Impianti geotermici ORC per produzione di energia elettrica
L’energia geotermica è una delle fonti rinnovabili più affidabili e stabili. La capacità installata supera i 16 GWe a livello globale, con paesi come Stati Uniti, Indonesia e Turchia in prima linea nello sviluppo.
Gli impianti geotermici ORC, anche noti come impianti binari, offrono una soluzione efficace per generare energia elettrica sfruttando fonti geotermiche da bassa a medio-alta temperatura. Questi sistemi si distinguono per la flessibilità di applicazione, l’alta efficienza e la bassa impronta ambientale.
Con 550 mw di capacità geotermica binaria exergy e' tra i principali player geotermici mondiali
Come funziona un impianto geotermico ORC?
Il funzionamento di un impianto geotermico ORC si basa su un ciclo chiuso in cui il calore della risorsa geotermica viene trasferito a un fluido organico. Questo fluido evapora e aziona una turbina collegata a un generatore elettrico. Dopo il passaggio nella turbina, il vapore viene condensato e reimmesso nel ciclo, mentre il fluido geotermico viene restituito al sottosuolo.
Grazie alla tecnologia proprietaria della Turbina Radiale Outflow (ROT), gli impianti geotermici binari di Exergy garantiscono elevata efficienza ed affidabilità.
Con anni di esperienza su progetti geotermici sviluppati in diverse aree del mondo e in diverse condizioni ambientali, Exergy è in grado di offrire consulenza tecnica, supporto progettuale e soluzioni ingegneristiche su misura per sfruttare al massimo il potenziale della risorsa geotermica.
Applicazione dei nostri impianti binari
I nostri impianti binari ORC si adattano a diverse condizioni della risorsa geotermica e configurazioni impiantistiche, tra cui:

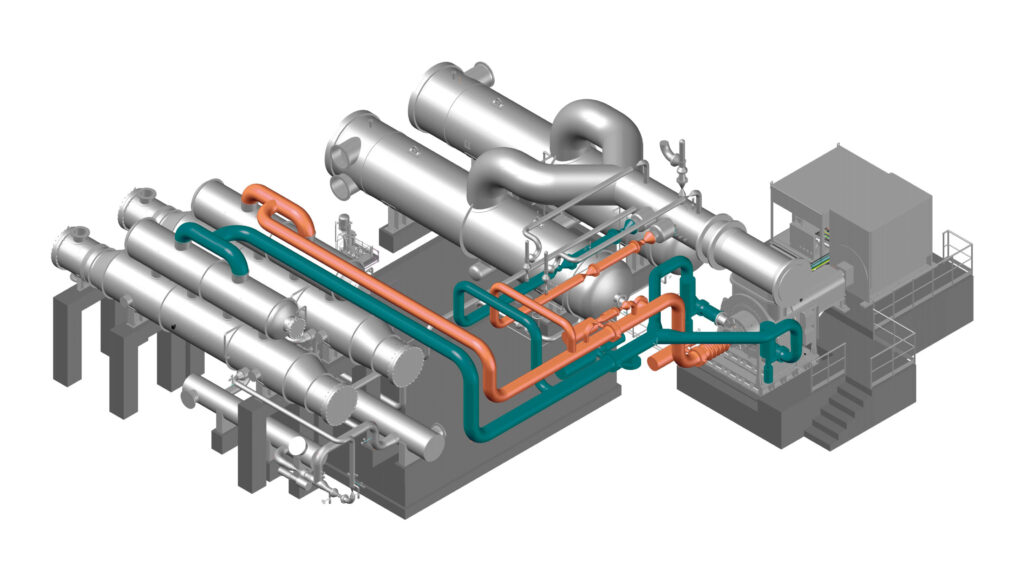

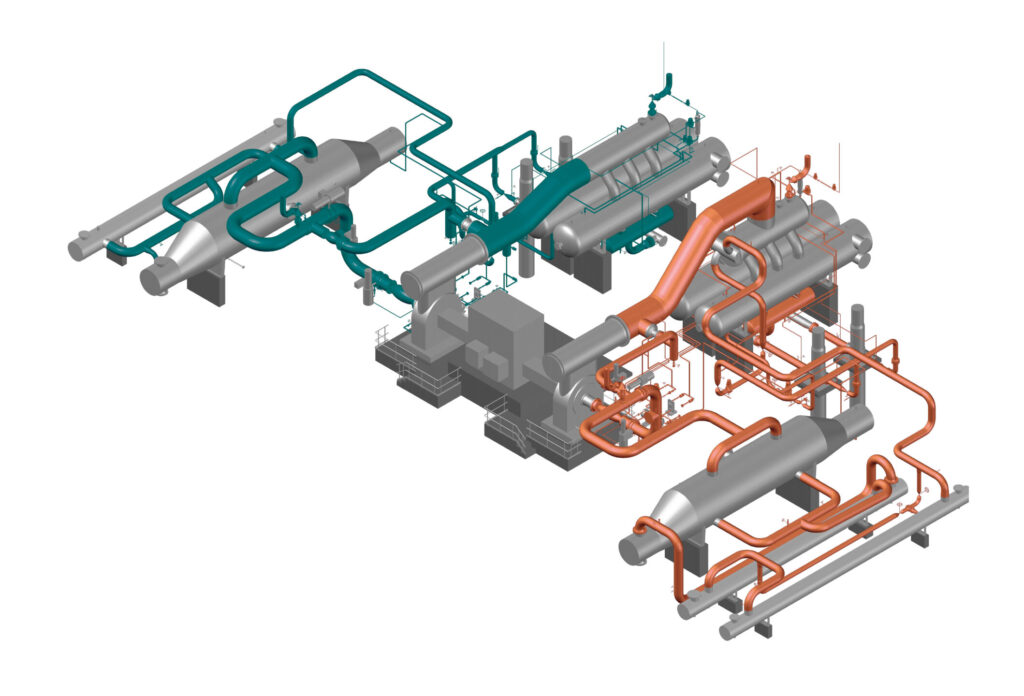

Gli impianti geotermici ORC di Exergy sono disponibili da unità modulari compatte da 1 MW fino a soluzioni personalizzate con turbine da 50 mw
Vantaggi della tecnologia ROT di Exergy:
1
DESIGN MECCANICO STANDARD PER OGNI TELAIO TURBINA
Ottimizzato per ridurre i tempi di consegna e garantire massima efficienza del ciclo senza necessità di riprogettazione meccanica.
2
AMMISSIONI MULTIPLE SU DISCO SINGOLO
20% in più di potenza rispetto ad un sistema ad un livello di pressione
Costi di manutenzione inferiori
3
COMPATTI E AUTOMATIZZATI
Ideali anche per risorse a basse temperature a partire dai 90 °C
PORTAFOGLIO
543 MW
IMPIANTI
34
TAGLIA MEDIA IMPIANTI
16 MW
DISPONIBILITÀ MEDIA
99%
TEP RISPARMIATE/A
806.227

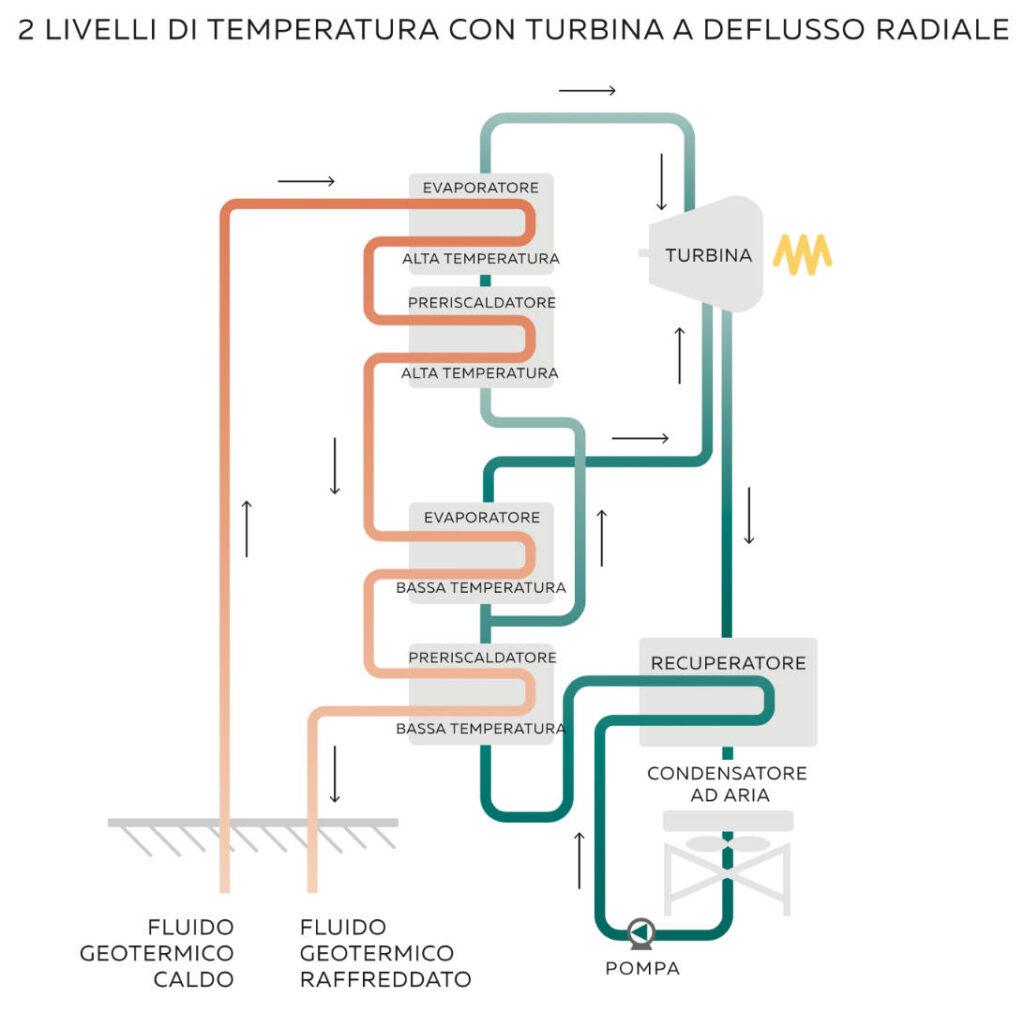

Tecnologia della turbina radiale outflow con livelli di pressione multipli
I sistemi geotermici binari hanno la possibilità di installare sistemi con cicli di pressione multipli. Questa configurazione del ciclo offre un significativo incremento di potenza e di efficienza dell’impianto. I sistemi binari tecnologicamente più avanzati con livelli multipli di pressione disponibili sul mercato richiedono l’installazione di almeno una turbina per ogni livello di pressione. La Turbina Radiale Outflow di EXERGY, grazie ad un disco singolo ed una configurazione multi-stadio dal design unico, permette di espandere cicli con livelli di pressione multipli su una sola turbina a disco singolo.
Il fluido geotermico passa attraverso la prima sequenza scambiatori di calore ad ALTA pressione e trasferisce il calore al fluido organico. Il fluido organico si trasforma in vapore ed entra nell’ingresso ad alta pressione della turbina. Successivamente il fluido geotermico passa attraverso la seconda sequenza di scambiatori di calore a BASSA pressione, trasforma il fluido organico in vapore che viene immesso nell’ingresso a bassa pressione della turbina. La Turbina Radiale Outflow (ROT), alimentata dal fluido organico ad ALTA e BASSA pressione, spinge il generatore a produrre energia elettrica. Il fluido geotermico viene alla fine re-immesso nel sottosuolo ed il ciclo ricomincia.

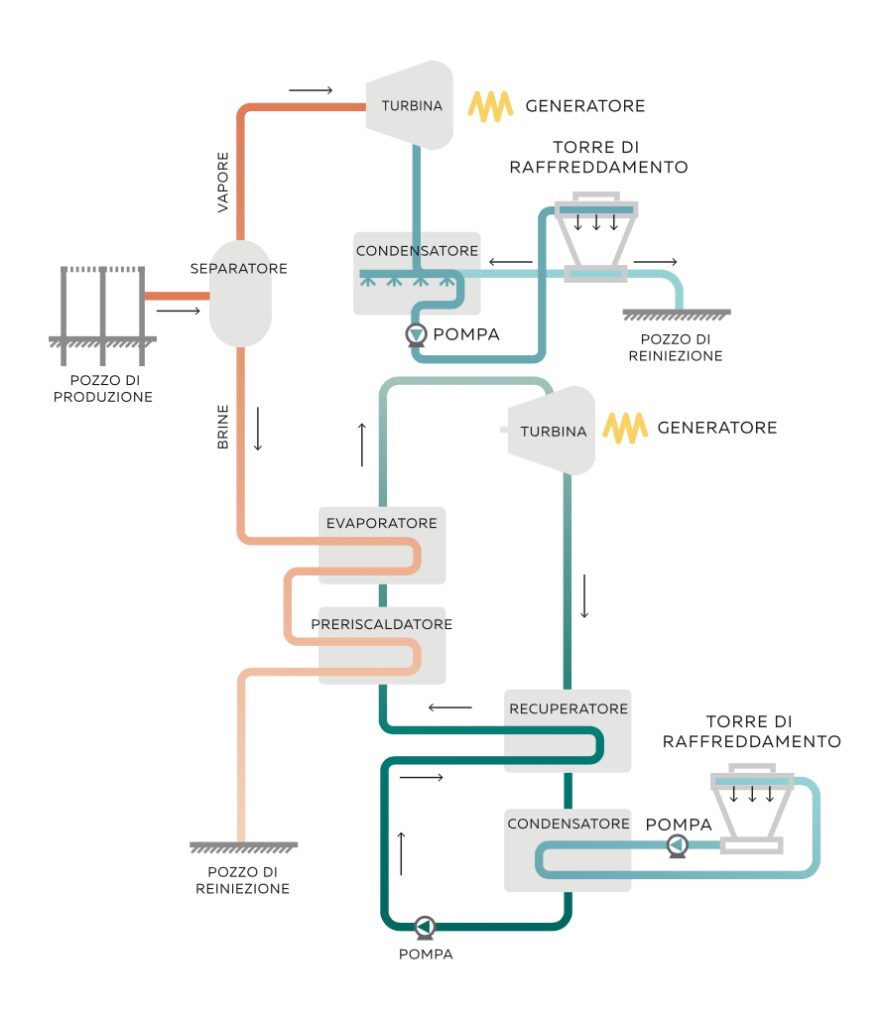

Aumentare l'efficienza di impianti flash a vapore con un ciclo combinato all'ORC
Negli impianti flash a vapore durante il funzionamento una parte della capacità termica viene dispersa nella fase liquida della risorsa (brine). Combinando un impianto ORC ad uno ciclo flash a vapore è possibile recuperare in modo efficiente ed efficace il calore disponibile nel brine geotermico per produrre energia elettrica aggiuntiva.
Questa soluzione permette di ottimizzare l’efficienza dell’impianto esistente aumentando la potenza elettrica disponibile senza alcun impatto ambientale aggiuntivo.
